 Заголовок сообщения: Проектування літаків у вільній САПР SolveSpace
СообщениеДобавлено: 17 июл 2016, 06:40
Не в сети
Читатель

Зарегистрирован: 14 июл 2016, 16:23
Сообщения: 86
Откуда: Україна
SolveSpace - це вільний параметричний 2D/3D CAD (укр."САПР"), що працює на платформах Linux, OS X та Windows. Розмір ~5 Mb, в залежності від платформи.
Зараз актуальна версія SolveSpace 2.1
Деталі - http://www.linux.org.ru/news/opensource/12660512
--
Програма дуже проста у користуванні і в деякій мірі може замінити SolidWorks і КОМПАС, а також ідеально підходить для швидкого оперативного проектування (прототипування) як одиничних деталей так і механізмів з кількох деталей. Окрім цього SolveSpace містить функції аналізу кінематики механізмів.
--

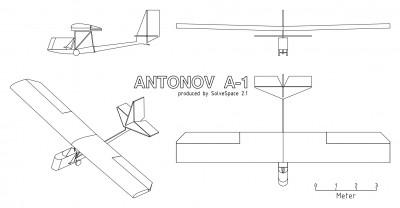

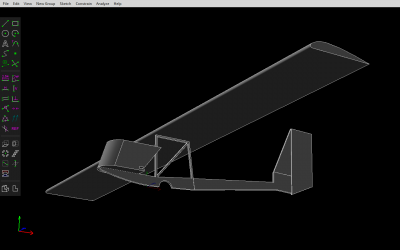

Наразі роблю в ньому складальну 3D модель планера "Антонов А-1" і планую зробити деякі інші літаки малої авіації згодом.
Література: http://www.reaa.ru/cgi-bin/yabb/YaBB.pl ... 4640/60#81


Вложения:
u2fly_a-1_2.png [ 43.91 КБ | Просмотров: 2622 ]
u2fly_a-1_3.png [ 46.29 КБ | Просмотров: 2622 ]


Последний раз редактировалось u2fly 16 апр 2017, 08:50, всего редактировалось 2 раз(а).
Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Проектування літаків у вільній САПР SolveSpace
СообщениеДобавлено: 19 июл 2016, 09:33
Не в сети
Читатель

Зарегистрирован: 14 июл 2016, 16:23
Сообщения: 86
Откуда: Україна

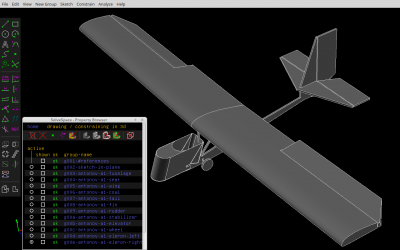

Додав крісло пілота та горизонтальне оперення.
Далі треба додати елементи управління, покращити деталізацію.


Вложения:
u2fly_a-1_4.png [ 57.1 КБ | Просмотров: 2527 ]
Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Проектування літаків у вільній САПР SolveSpace
СообщениеДобавлено: 02 окт 2016, 05:23
Не в сети
Читатель

Зарегистрирован: 14 июл 2016, 16:23
Сообщения: 86
Откуда: Україна
Де б скачати книжку...
Цитата:
Техническое описание и эксплуатация планеров Ус-4 и Пс-2 [Текст] / О. Антонов, А. Шашабрин. - М. ; Л. : ОНТИ, 1936. - 94 с. - Б. ц.


1) http://search.rsl.ru/ru/record/01005267466
2) http://catalog.orenlib.ru/cgi/irbis64r_ ... STR=629.13
3) http://www.reaa.ru/cgi-bin/yabb/YaBB.pl ... 4640/60#74


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Проектування літаків у вільній САПР SolveSpace
СообщениеДобавлено: 02 окт 2016, 19:22
Не в сети
Читатель

Зарегистрирован: 14 июл 2016, 16:23
Сообщения: 86
Откуда: Україна

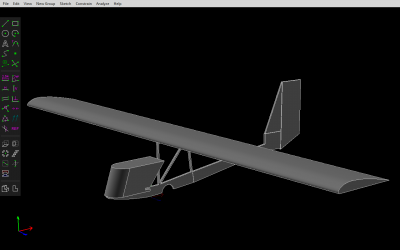

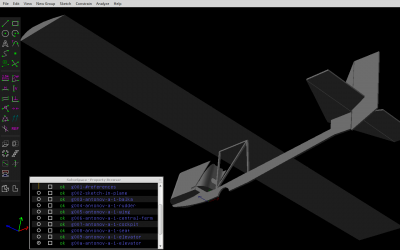

Вирішив перезібрати модель з правильними прив'язками деталей ("parenting")
--
Цитата:
Конечно, по нынешним временам все делалось тогда весьма примитивно. Планер УС-4 устанавливался на крутом берегу, закреплялся штырем, в кабину садился курсант, а остальные спускались на склон, брались за концы амортизаторов, прицепленных к планеру, и по команде инструктора: "Натя-ги-вай!"- растягивали их, чтобы "выстрелить" сидящего в кабине безмоторного аппарата, как из рогатки.

- цитата з "АВИАБИБЛИОТЕКА: Тимофеева-Егорова А.А. Держись, сестренка!"- http://avia.lib.ru/bibl/1012/01.html


Вложения:
u2fly_a-1_5.png [ 60.2 КБ | Просмотров: 2378 ]
u2fly_a-1_6.jpg [ 98.4 КБ | Просмотров: 2378 ]
Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Проектування літаків у вільній САПР SolveSpace
СообщениеДобавлено: 04 окт 2016, 01:54
Не в сети
Читатель

Зарегистрирован: 14 июл 2016, 16:23
Сообщения: 86
Откуда: Україна

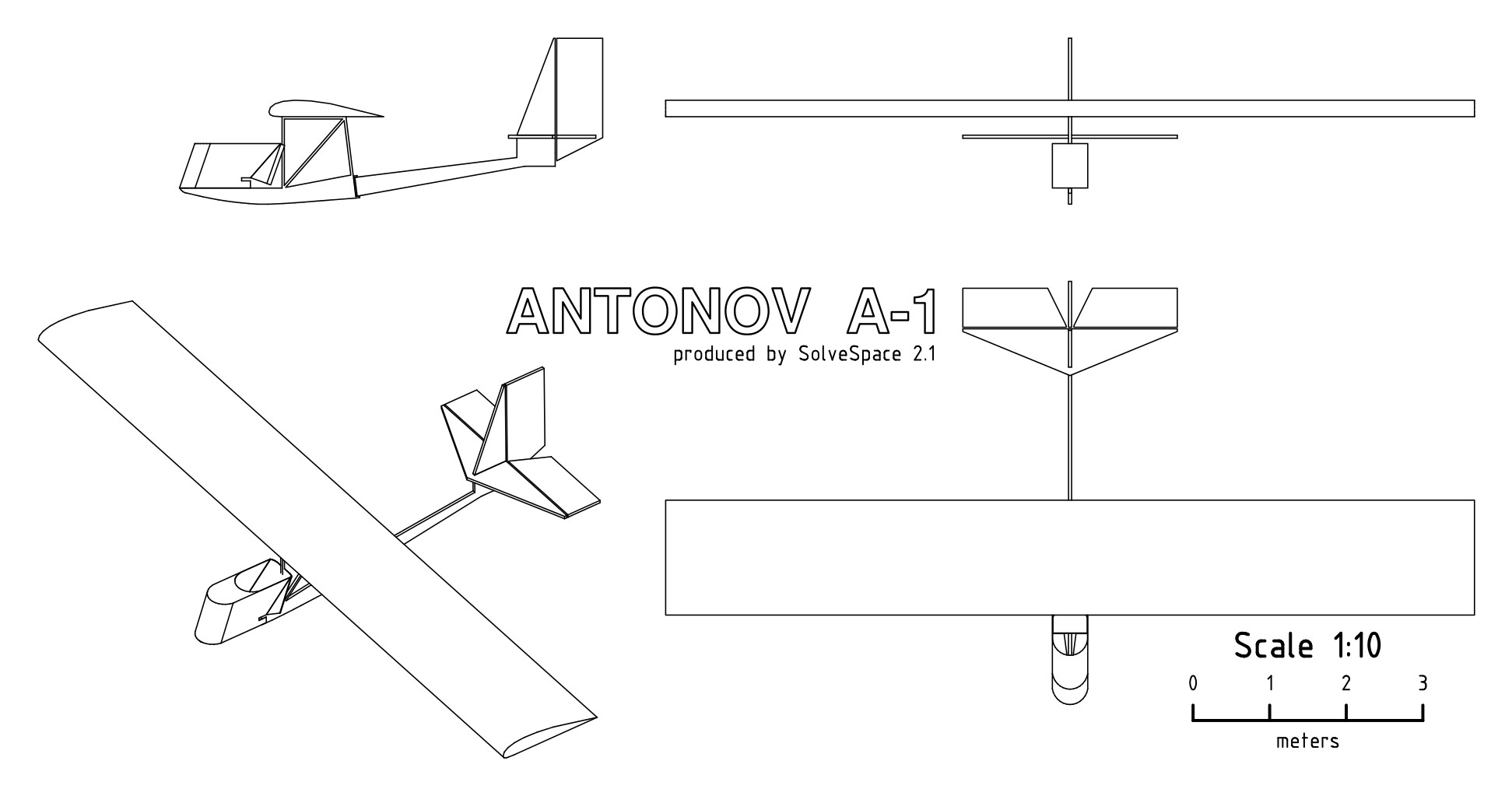

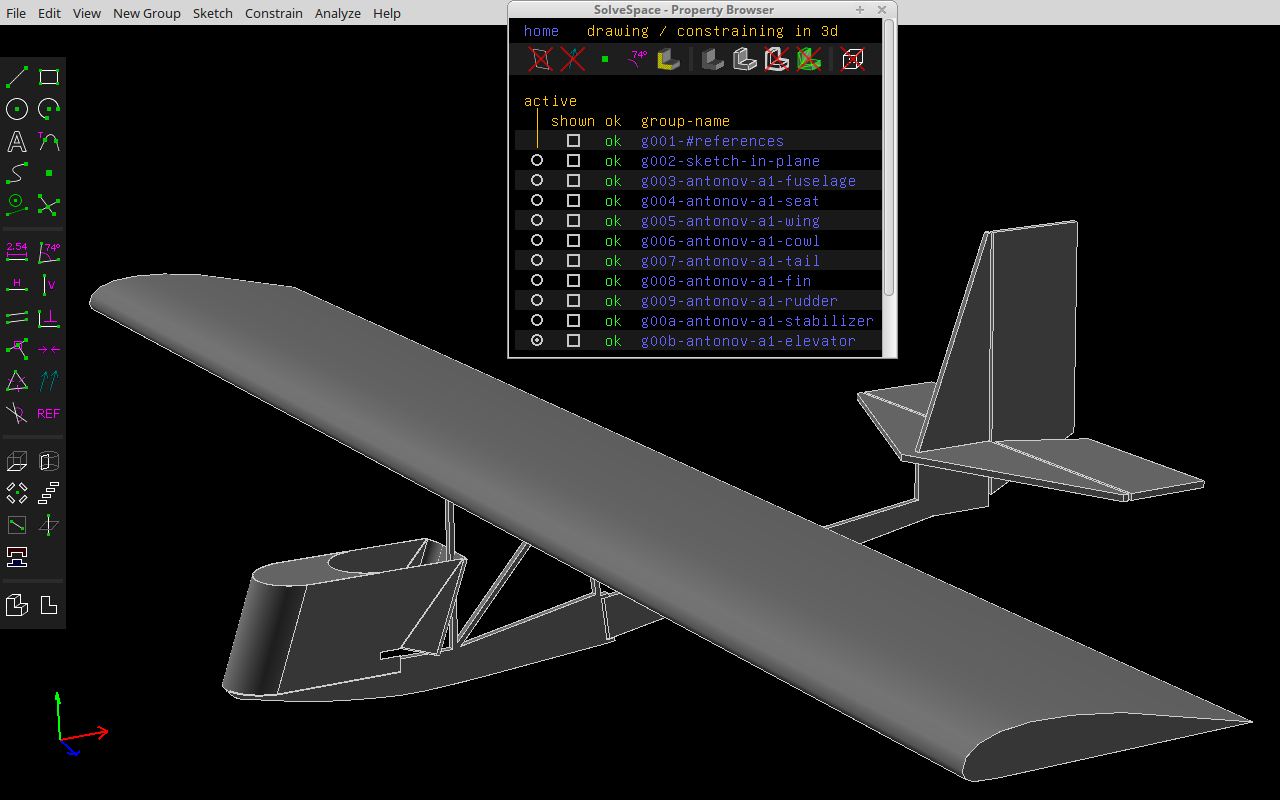

ANTONOV A-1:
+ Додав елерони, катки, "костиль" на хвостову балку.
+ Переробив крило, надавши йому оригінальної "V"-подібної форми.


Вложения:
u2fly_a-1_8.jpg [ 106.74 КБ | Просмотров: 2341 ]
u2fly_a-1_9.png [ 72.37 КБ | Просмотров: 2341 ]
Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Проектування літаків у вільній САПР SolveSpace
СообщениеДобавлено: 18 фев 2017, 09:53
Не в сети
Читатель

Зарегистрирован: 14 июл 2016, 16:23
Сообщения: 86
Откуда: Україна
http://www.reaa.ru/cgi-bin/yabb/YaBB.pl ... 9513/60#64


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Проектування літаків у вільній САПР SolveSpace
СообщениеДобавлено: 26 мар 2017, 00:33
Не в сети
Читатель

Зарегистрирован: 14 июл 2016, 16:23
Сообщения: 86
Откуда: Україна
Альбом чертежей планера А-1 -- альбом креслень планера Антонов А-1 та його деталей (видання 1949 р., 75 аркушів)
У вільний доступ виклали унікальне видання по планеру А-1 спроектованого О.К. Антоновим, який також відомий як Ус-4 (+ література по Пс-1, Пс-3)
JPEG-зображення (оригінальні скани) - https://yadi.sk/d/j3buDr4D3GDakF
--
TIFF-зображення (підчищені) -
PDF (+ OCR) - https://yadi.sk/d/ykakZ90v33ALhk
--
PDF (ревізія #1) - https://yadi.sk/d/oJWlorN83GGaTY
DjVu (ревізія #1) - https://yadi.sk/i/LvlUUVCW3GJ7HB
--
PDF (оновлення #2) - https://yadi.sk/d/ykakZ90v33ALhk


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Проектування літаків у вільній САПР SolveSpace
СообщениеДобавлено: 06 апр 2017, 08:21
Не в сети
Читатель

Зарегистрирован: 14 июл 2016, 16:23
Сообщения: 86
Откуда: Україна
u2fly писал(а):
Альбом чертежей планера А-1 -- альбом креслень планера Антонов А-1 та його деталей (видання 1949 р., 75 аркушів)
У вільний доступ виклали унікальне видання по планеру А-1 спроектованого О.К. Антоновим, який також відомий як Ус-4 (+ література по Пс-1, Пс-3)
JPEG-зображення (оригінальні скани) - https://yadi.sk/d/j3buDr4D3GDakF
--
TIFF-зображення (підчищені) -
PDF (+ OCR) - https://yadi.sk/d/ykakZ90v33ALhk
--
PDF (ревізія #1) - https://yadi.sk/d/oJWlorN83GGaTY
DjVu (ревізія #1) - https://yadi.sk/i/LvlUUVCW3GJ7HB
--
PDF (оновлення #2) - https://yadi.sk/d/ykakZ90v33ALhk


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Проектування літаків у вільній САПР SolveSpace
СообщениеДобавлено: 06 апр 2017, 11:29
Не в сети
Читатель
Аватара пользователя

Зарегистрирован: 25 мар 2016, 12:47
Сообщения: 61
u2fly, чи існує в природі якесь навчання українською/російською по SolveSpace?

Мені вдалось знайти лише таке:
Інтерв'ю з розробником: http://digilinux.ru/2013/08/26/solvespace-gpl/
Параметрическое моделирование в САПР SolveSpace: https://habrahabr.ru/post/324160/
Параметрическое моделирование в САПР SolveSpace 2: Эскиз: https://habrahabr.ru/post/324514/


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Проектування літаків у вільній САПР SolveSpace
СообщениеДобавлено: 10 апр 2017, 02:35
Не в сети
Читатель

Зарегистрирован: 14 июл 2016, 16:23
Сообщения: 86
Откуда: Україна
Antonov An-181, (оригінальна назва - "Изделие 181") - експерементальний літак з крилом арочного типу.
Загальне креслення (3view), version 1.
Це робочий варіант, мета - 3D модель для продувки
--
Джерела (References):


Вернуться к началу
