 Заголовок сообщения: Re: Новая база площадок и аэродромов АОН Украины для NavGPS
СообщениеДобавлено: 25 янв 2012, 19:04
Не в сети
Писатель
Аватара пользователя

Зарегистрирован: 04 окт 2011, 15:16
Сообщения: 592
Откуда: Simferopol
с удовольствием


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Новая база площадок и аэродромов АОН Украины для NavGPS
СообщениеДобавлено: 26 янв 2012, 02:29
Не в сети
Аналитик

Зарегистрирован: 19 апр 2011, 16:42
Сообщения: 2051
Откуда: Днепропетровск
Немного иллюстраций.


Вложения:

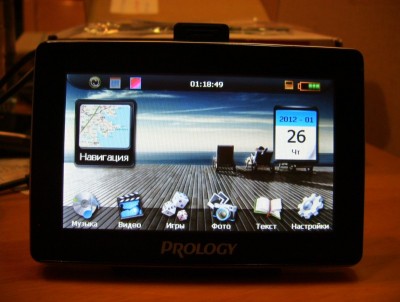

Комментарий к файлу: Рабочий стол автонавигатора.
У разных навигаторов может быть разным. Как он выглядит - не принципиально. Обычно при нажатии иконки запускается навигация по дорогам. Можно просто заменить автонавигацию на NavGPS.

navgps 007.jpg
navgps 007.jpg [ 94.26 КБ | Просмотров: 5711 ]

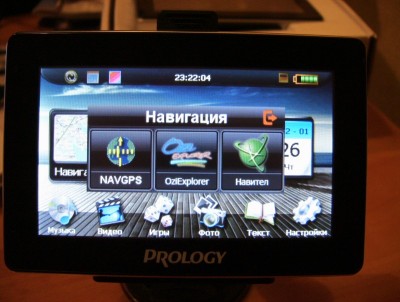

Комментарий к файлу: Но можно сделать изящнее - при нажатии на иконку навигации открывается дополнительное меню, в котором можно выбрать, какую именно навигационную программу вы хотите запустить.
На выбор NavGPS или установленный изначально Navitel. Под иконкой ПриватАэро тоже запускается NavGPS, но можно прикрутить всё, что угодно.

navgps 008.jpg
navgps 008.jpg [ 108.41 КБ | Просмотров: 5711 ]
Комментарий к файлу: После нахождения спутников запускается экран по умолчанию.
Мне самым удобным кажется этот - аналог EFIS.
В данном случае активирована симуляция простейшего маршрутного полёта - из Майского в Каменку.

navgps 009.jpg
navgps 009.jpg [ 94.5 КБ | Просмотров: 5711 ]
Комментарий к файлу: Другой возможный экран с ориентацией карты на север удобен для того, чтобы свериться между навигатором и бумажной картой.
navgps 010.jpg
navgps 010.jpg [ 89.48 КБ | Просмотров: 5711 ]

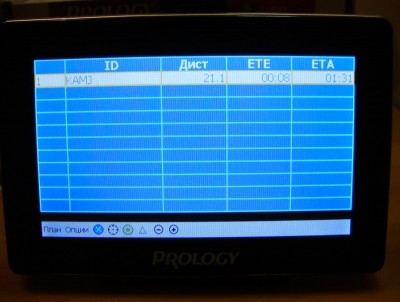

Комментарий к файлу: Штурманский бортовой журнал. При прокладке маршрута забиваете поворотные точки и точки перехода между АФИЗ - всё, что может спросить Информация, под рукой.
navgps 011.jpg
navgps 011.jpg [ 92.26 КБ | Просмотров: 5711 ]

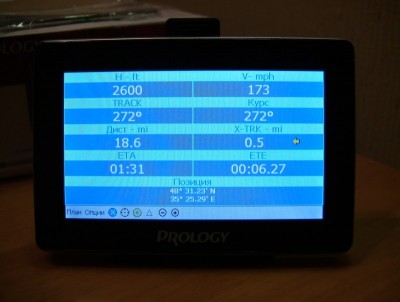

Комментарий к файлу: Страница параметров полёта. Есть вся необходимая информация, включая величину и направление отклонения от линии заданного пути.
navgps 012.jpg
navgps 012.jpg [ 76.32 КБ | Просмотров: 5711 ]

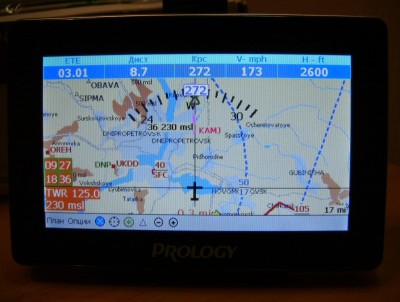

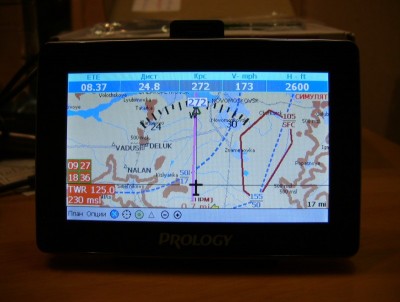

Комментарий к файлу: Ещё один вариант экрана - совмещённая карта по направлению и ПНП.
navgps 013.jpg
navgps 013.jpg [ 104.31 КБ | Просмотров: 5711 ]

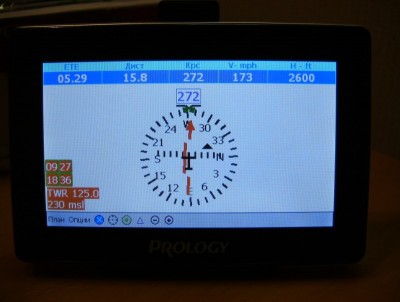

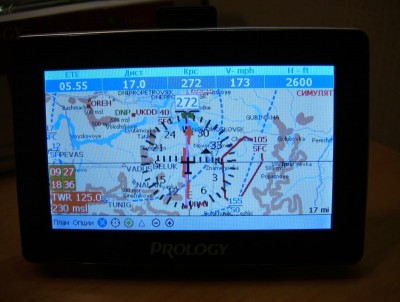

Комментарий к файлу: Ещё вариант - ПНП (HSI) отдельно, удобен для случаев, когда карта уже не нужна, например на прямой.
navgps 014.jpg
navgps 014.jpg [ 77.88 КБ | Просмотров: 5711 ]

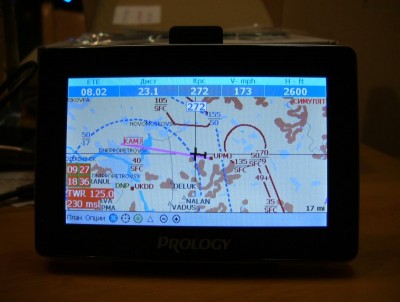

Комментарий к файлу: Нажав на квадратик слева внизу с заданным посадочным курсом ЛЗП отключается и вместо неё пунктиром рисуется посадочная прямая (в приведённом примере курс 90, пунктирная прямая сверху подходит к Каменке).
navgps 015.jpg
navgps 015.jpg [ 104.64 КБ | Просмотров: 5711 ]

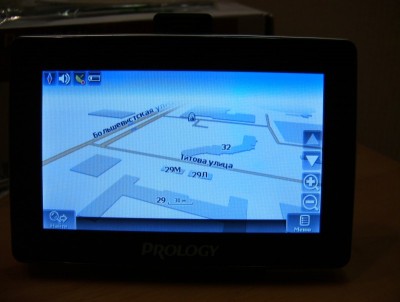

Комментарий к файлу: Ну и в завершение, закрыв NavGPS можно запустить Navitel (или другую программу навигации по дорогам, которая будет у вас установлена), и передвигаться автомобилем по дорогам.
navgps 016.jpg
navgps 016.jpg [ 70.69 КБ | Просмотров: 5711 ]

_________________
Юрий Клёмин
Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Новая база площадок и аэродромов АОН Украины для NavGPS
СообщениеДобавлено: 26 янв 2012, 07:35
Не в сети
Гигант мысли
Аватара пользователя

Зарегистрирован: 19 апр 2011, 16:17
Сообщения: 1330
Откуда: Central Asia ㉿ Middle East
Молодчина Юрий!
Наглядно и доходчиво...

Говоришь значит подходит любой ЖПС понимающий Винду ХХ ?

_________________
eXmajor-M.E.ИзображениеC.A.



Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Новая база площадок и аэродромов АОН Украины для NavGPS
СообщениеДобавлено: 26 янв 2012, 08:18
Не в сети
Гигант мысли
Аватара пользователя

Зарегистрирован: 19 апр 2011, 16:17
Сообщения: 1330
Откуда: Central Asia ㉿ Middle East
yuriydnepr писал(а):
eXmajor-ME писал(а):

Передавалось уже дважды, неплохо бы подтверждать получение. Или неполучение - в личку.


...Извиняюсь Юрий!...получил, спасибо!

_________________
eXmajor-M.E.ИзображениеC.A.



Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Новая база площадок и аэродромов АОН Украины для NavGPS
СообщениеДобавлено: 26 янв 2012, 12:11
Не в сети
Аналитик

Зарегистрирован: 19 апр 2011, 16:42
Сообщения: 2051
Откуда: Днепропетровск
eXmajor-ME писал(а):
Молодчина Юрий!
Наглядно и доходчиво...

Говоришь значит подходит любой ЖПС понимающий Винду ХХ ?

Спасибо на добром слове.
Я не говорил, что любой. Рекомендации на предыдущей странице.

_________________
Юрий Клёмин


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Новая база площадок и аэродромов АОН Украины для NavGPS
СообщениеДобавлено: 26 янв 2012, 23:59
Не в сети
Аналитик

Зарегистрирован: 19 апр 2011, 16:42
Сообщения: 2051
Откуда: Днепропетровск
Логичным будет установить на наш авиаавтонавигатор ещё одну программу, позволяющую вести навигацию в полёте по официально опубликованным РНК VFR Украины - Ози.


Вложения:

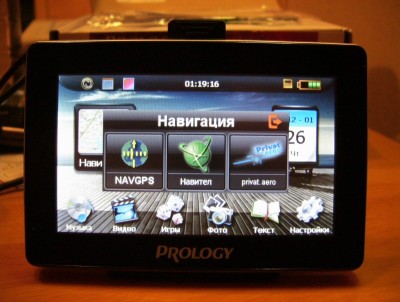

Комментарий к файлу: Переформатируем иконки в созданном ранее меню навигации - добавляем кнопку запуска Ози.
ozi 001.jpg
ozi 001.jpg [ 109.76 КБ | Просмотров: 5655 ]

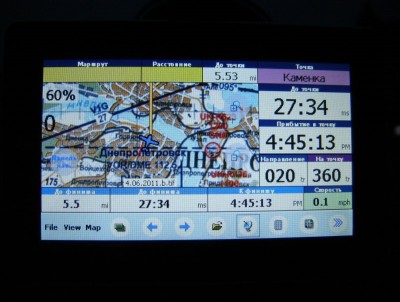

Комментарий к файлу: В Ози на выбор огромное количество всевозможных настроек и экранов. Практически всё можно настроить под себя и даже создавать полностью свои страницы с помощью специального редактора.
На фото - навигация по маршруту (фотографии сделаны во время движения на автомобиле)

ozi 002.jpg
ozi 002.jpg [ 110.04 КБ | Просмотров: 5655 ]

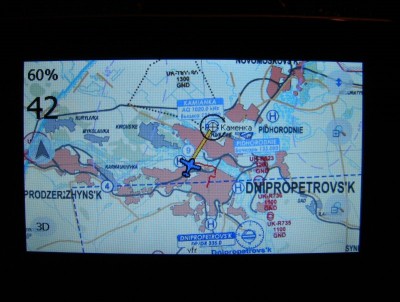

Комментарий к файлу: Навигация на точку.
Попутно отмечу - можно одновременно использовать несколько карт, переключаясь между ними. Например, более и менее подробную карты от САИ Украины.
Данные карты подготовлены и предоставлены Александром (AlexV). По мере выхода новых карт планируется обновление карт для Ози.

ozi 004.jpg
ozi 004.jpg [ 105.53 КБ | Просмотров: 5655 ]
Комментарий к файлу: Как вариант - просто карта, ничего лишнего.
ozi 005.jpg
ozi 005.jpg [ 119.09 КБ | Просмотров: 5655 ]

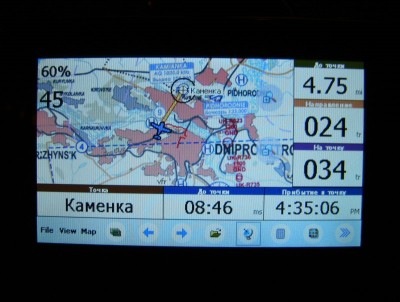

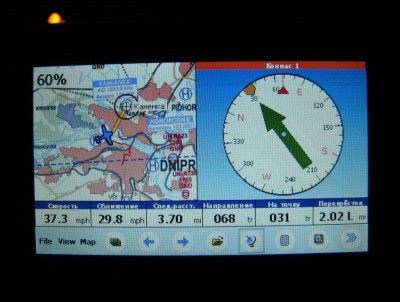

Комментарий к файлу: Карта с информацией о маршруте и "радиокомпасом".
ozi 006.jpg
ozi 006.jpg [ 112.38 КБ | Просмотров: 5655 ]

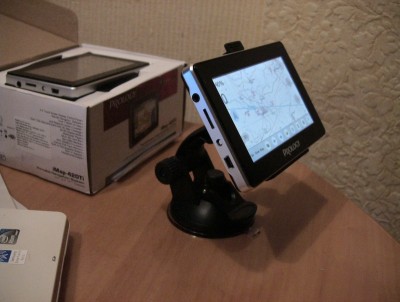

Комментарий к файлу: Таким образом, полноценный авиационный навигатор с дублированием функции авиационной навигации и возможностью навигации по дорогам может стоить до 100 долларов и выглядеть вот так.
rtf.jpg [ 96.39 КБ | Просмотров: 5655 ]

_________________
Юрий Клёмин
Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Новая база площадок и аэродромов АОН Украины для NavGPS
СообщениеДобавлено: 27 янв 2012, 09:36
Не в сети
Писатель
Аватара пользователя

Зарегистрирован: 04 окт 2011, 15:16
Сообщения: 592
Откуда: Simferopol
При росте рук из нужного места, наличии карт и желания все это делать - да. А так айпад с платным софтом :P


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Новая база площадок и аэродромов АОН Украины для NavGPS
СообщениеДобавлено: 27 янв 2012, 09:49
Не в сети
Гигант мысли
Аватара пользователя

Зарегистрирован: 19 апр 2011, 16:17
Сообщения: 1330
Откуда: Central Asia ㉿ Middle East
alkor писал(а):
При росте рук из нужного места, наличии карт и желания все это делать - да. А так айпад с платным софтом :P


...к тому же платный софт не для всех мест ...Изображение

_________________
eXmajor-M.E.ИзображениеC.A.



Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Новая база площадок и аэродромов АОН Украины для NavGPS
СообщениеДобавлено: 27 янв 2012, 17:33
Не в сети
Аналитик

Зарегистрирован: 19 апр 2011, 16:42
Сообщения: 2051
Откуда: Днепропетровск
alkor писал(а):
При росте рук из нужного места, наличии карт и желания все это делать - да. А так айпад с платным софтом :P

На айПад, к сожалению, пока ничего нет, что позволяло бы получить сопоставимый с авиационным навигатором сервис при полётах VFR в Украине. Добавим к этому излишне большие для кабины самолёта габариты.
Данное устройство можно разместить в любом самолёте, хоть в Як-52, а по возможностям, объёму предоставляемой информации и удобству использования оно практически на уровне авиационных навигаторов. Не зря коммерческие пилоты считают NavGPS своего рода эталоном при оценке других программ навигации.

По поводу рук - у пилотов они растут приблизительно с одного места :)

_________________
Юрий Клёмин


Вернуться к началу
  Профиль

 Заголовок сообщения: Re: Новая база площадок и аэродромов АОН Украины для NavGPS
СообщениеДобавлено: 27 янв 2012, 18:22
Не в сети
Писатель
Аватара пользователя

Зарегистрирован: 04 окт 2011, 15:16
Сообщения: 592
Откуда: Simferopol
под андроид НАВГПС нет.. до сих пор :sorry:
